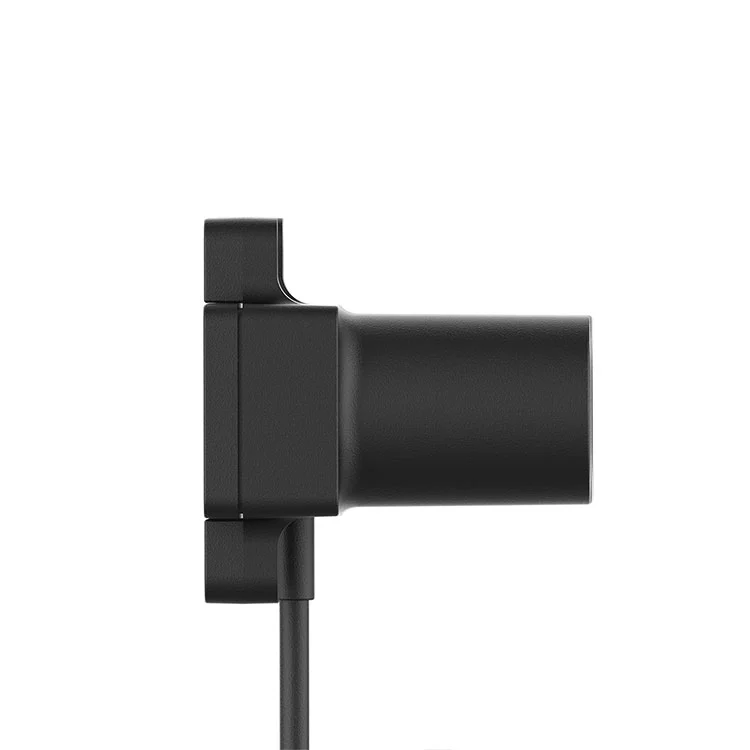

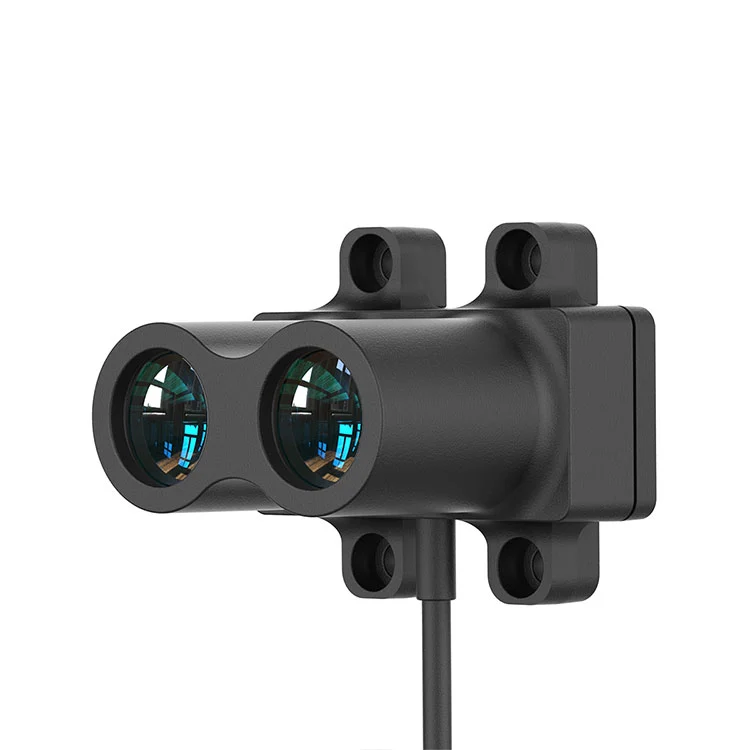

The STA-LR series TOF Laser Ranging Radar Sensor adopts the innovative pulse TOF principle, which can achieve fast and stable ranging in 5 ranges (20/40/60/120/180 meters), and control the accuracy within ± d * 0.5% (90% reflectivity), with measurement fluctuations<3cm (90% reflectivity), ensuring continuous and stable ranging and accurate meting.

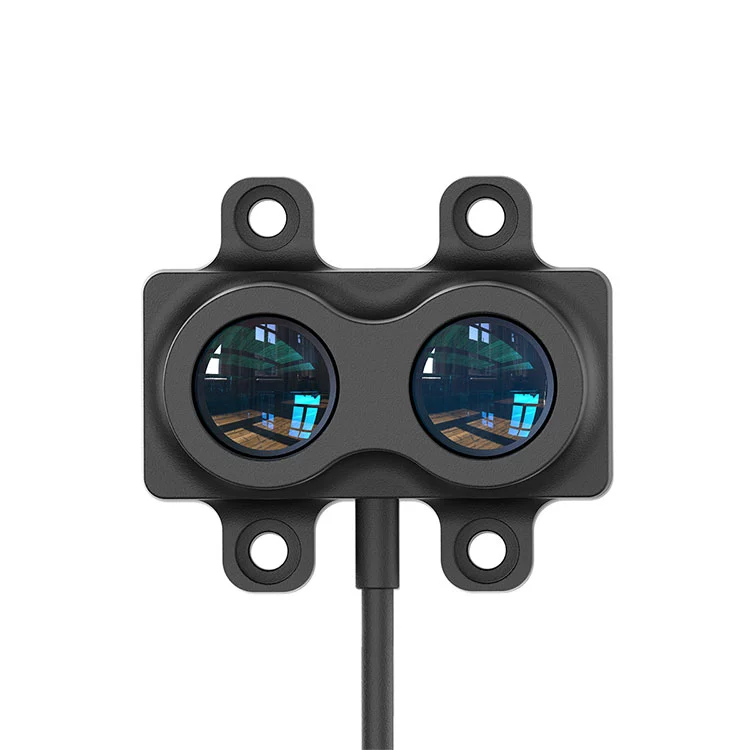

De STA-LR-serie High-Precision Laser Ranging Radar-lens neemt een gecoate glazen lens aan om de transmissie te verbeteren, een duidelijker variërend te bereiken en een hogere glashardheid, krasweerstand, corrosieweerstand en verlengde levensduur te hebben. Ingebouwde temperatuurcompensatie maakt een nauwkeurige meting mogelijk bij een breed bedrijfstemperatuurbereik van -40 ° C tot+70 ° C. Het kan op grote schaal worden toegepast in velden zoals onbemande luchtvoertuighoogtecontrole, intelligent transport, intelligente parkeerplaatsen en slimme landbouw.
| Productmodel | STA-LR-A20 | STA-LR-B40 | STA-LR-B60 | STA-LR-C120 | STA-LR-C180 | |
| Productprestaties | Meetbereik | 20 m@90% 7m@10% |
40m@90% 15 m@10% |
60m@90% 24 m@10% |
120 m@90% 45 m@10% |
180 m@90% 60m@10% |
| Meetfrequentie | 1-2000Hz | |||||
| herhaalbaarheid | ＜ 3 cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7 cm （@＜ 15%） | |||||
| Bereiknauwkeurigheid | ± 3 cm （≤6m）, ± 0,5%(＞ 6m) | ± 5 cm （≤15m）, ± 0,5%(＞ 15 m) | ± 5 cm （≤24m）, ± 0,5%(＞ 24m) | ± 5 cm （≤40m）, ± 0,5%(＞ 40 m) | ||
| Bereikresolutie | 1 cm | |||||
| Klasse van bescherming | IP65 | |||||
| Weerstand tegen omgevingslicht | 100Klux | |||||
| Optische parameter | Veldhoek | 47mard （2,7 °） | 39mard （2.2 °） | |||
| Laserstraal divergentiehoek | 34mard （1,9 °） | 3mard （0,17 °） | 9mard （0,5 °） | |||
| Laserstraalgolflengte | 850 nm | 905 nm | ||||
| Oogveiligheid | Klasse I (IEC 60825 - 1: 2014) | |||||
| Mededeling interface |
Communicatie -interface | LVTTL/RS485/I/IIC | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (npn)/io (pnp)/io (3.3V) |
|||
| Mechanische interface | XH-4P-terminals (XHP-4) BMW -kabelconnectoren Buisvormige terminals (E0508) |
|||||
| Mechanisch elektrische parameters |
Voedingsspanning | 5V | 5V, 12-28V | |||
| Maximaal stroomverbruik | ＜ 160 MW | ＜ 200 MW | ＜ 250 MW | |||
| anderen | Algemene dimensie | 30*30*34 mm | 40*40*45 mm | |||
| Bedrijfstemperatuur | -20 ℃ -70 ℃ | -40 ℃ -70 ℃ | ||||
| gewicht | 20 g | 35 g | ||||
| Lijnlengte | 35 cm | 40 cm | ||||
| OPMERKING: Bereiknauwkeurigheid, bereikresolutie, herhalingsnauwkeurigheid, enz. Werden allemaal binnenshuis getest onder de toestand van 25 ℃ diffuse reflectie (90% reflectie). Veranderingen in omstandigheden kunnen leiden tot variaties in meetresultaten. | ||||||

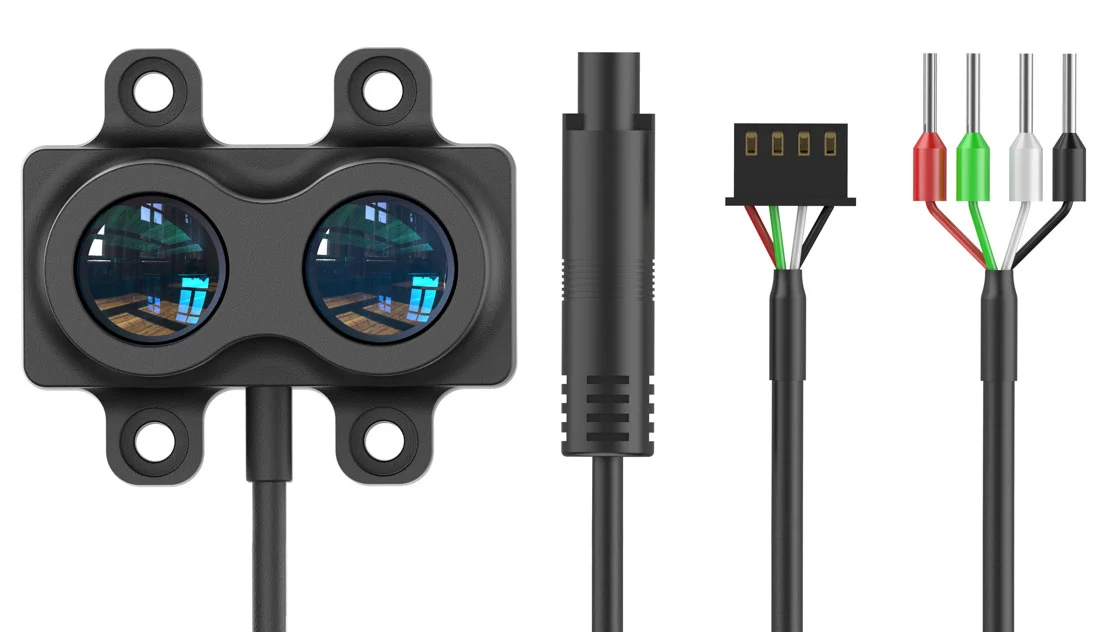

De LR-serie High-Precision Laser Ranging Radar heeft 11 interfaces en 3 connectoren om uit te kiezen.
11 soorten interfaces
● Communicatiecategorie: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● Analoge klasse: PWM/4-20MA
● Schakeltype: I0 (3. 3V)/i0 (npn)/io (pnp)
3 soorten connectoren
● XH-4P-connector (standaard): een connector die veel wordt gebruikt door elektronische ingenieurs.
● BMW -kabelconnector (aangepast): IP67 stofdicht en waterdicht bij de connector, eenvoudig te sluiten en uit te koppelen.
● Tube -terminal (model: E0508): een veel gebruikt type bedradingsterminal in automatiseringsapparatuur.
De LR -serie Laser Ranging Radar maakt gebruik van verbeterde DETOF -technologie, waarbij de voordelen van de traditionele puls TOF -methode worden geërfd, terwijl ze worden gecombineerd met de handtekening van de pre -fabriek, waardoor de LRXX -serie balansnauwkeurigheid en snelheid wordt en goed buitenshuis uitvoert.
