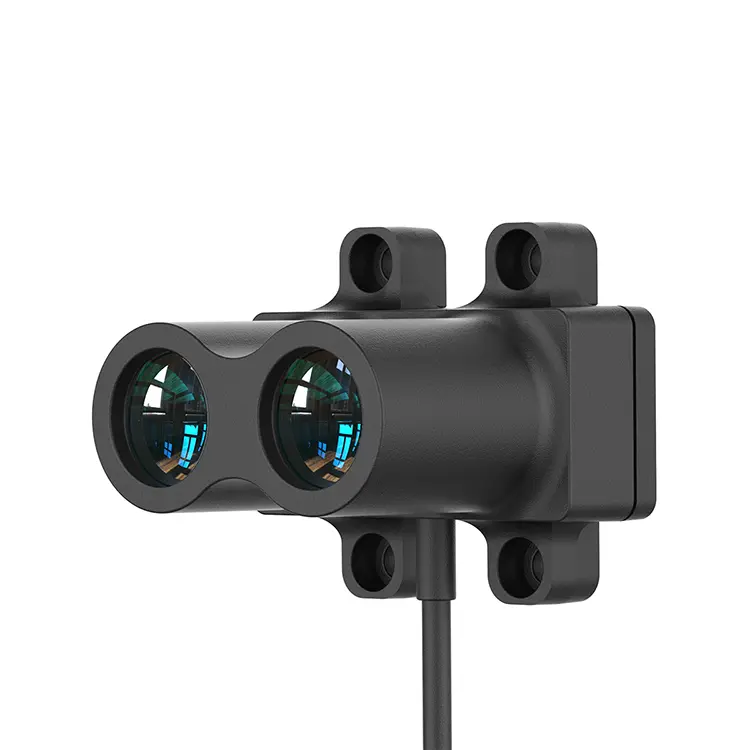

TOF bereik lidarBerekent de afstand van het gemeten doel door het tijdsverschil direct te meten tussen de emissie en ontvangst van elektromagnetische golven. Deze technologie wordt veel gebruikt in LiDAR en heeft de kenmerken van hoge precisie en sterke realtime prestaties.
Het principe van LiDAR -beeldvorming kan worden samengevat als: Licht uitzenden in een specifiek gezichtsveld (FOV) via een laserzender en het gebruik van een ontvanger om de informatie vast te leggen die door deze lichten binnen het bereik wordt weergegeven. Op basis van de bekende en verkregen gedetailleerde gegevens van het uitgezonden en gereflecteerde licht, kan het systeem verschillende eigenschappen van het reflectiepunt direct berekenen of afleiden, zoals snelheid, afstand, hoogte en reflectie -intensiteit.
Deze gegevens zijn cruciaal voor latere toepassingen omdat ze een nauwkeurige metingen en positionering kunnen bieden voor verschillende taken. Tegelijkertijd omvat het werkprincipe van LiDAR ook een verscheidenheid aan technologieën, waaronder DTOF (directe meting van de vliegtijd van het licht) en ITOF (indirecte meting van de vliegtijd van het licht door het meten van faseverschuiving), die samen de hoge precisie en efficiëntie van LIDAR garanderen. Bovendien vertrouwt Lidar ook op verschillende belangrijke componenten, zoals gepulseerde laserdioden (PLD's), Avalanche Photodiodes (APD's) en single foton Avalanche Diodes (Spads), die samen de verzend- en ontvangsystemen vormen van Lidar.
In fase-gebaseerde laser variërend, om de tegenstelling tussen eenduidige afstand en meetnauwkeurigheid op te lossen, zijn er meerdere lasermodulatiefrequenties in hetzelfde meetsysteem. In een enkele meting worden meerdere frequentieschalen gebruikt om dezelfde afstand te meten en vervolgens worden de resultaten versmolten om de uiteindelijke afstand te verkrijgen. DeTOF bereik lidarPrincipe is gebaseerd op het fase-gebaseerde bereikprincipe van verschillende frequentiemodulaties.
De lichtbron van het pulsmodulatieschema wordt gemoduleerd volgens vierkant golfpulsen. Elke pixel aan de ontvangende kant is samengesteld uit een lichtgevoelige eenheid, die incidentlicht kan omzetten in stroom. De lichtgevoelige eenheid is verbonden met meerdere hoogfrequente conversieschakelaars, die de stroom naar verschillende condensatoren zullen leiden die lading kunnen opslaan.
De laserlichtbron wordt ingeschakeld om een lichtpuls uit te zenden en schakelt deze vervolgens uit. Tegelijkertijd opent de besturingseenheid en sluit de elektronische sluiter aan de ontvangende kant. De aanklacht die wordt ontvangen door de ontvangende uiteinde wordt opgeslagen in het lichtgevoelige element. Vervolgens schakelt de besturingseenheid het vermogen voor de tweede keer in en uit. Deze keer opent de sluiter later, tegelijkertijd als de lichtbron wordt uitgeschakeld. De nieuw ontvangen kosten worden ook opgeslagen.
TOF bereik lidar, een radar gebaseerd op time-of-flight (TOF) -technologie, is gebaseerd op het kernprincipe van het nauwkeurig meten van het tijdsverschil tussen de emissie en ontvangst van elektromagnetische golven. Door dit tijdsverschil kan de radar de precieze afstand van het doelobject berekenen. Deze technologie wordt niet alleen op grote schaal gebruikt in laserradar, maar speelt ook een belangrijke rol op veel gebieden vanwege de hoge precisie en sterke realtime prestaties.
Voor meer informatie over onze producten kunt u contact opnemen met Jioptik.
