Artikelsamenvatting:Dit uitgebreide artikel onderzoekt de operationele principes, technische parameters, gebruiksscenario's, veelgestelde vragen en antwoorden, trends in de sector en productevaluatiecriteria voorVezeloptische gyroscoop (FOG)technologie. Het is geschreven om ingenieurs, productontwikkelaars en technische besluitvormers te ondersteunen die op zoek zijn naar nauwkeurige begeleiding en praktische inzichten. Aan het einde introduceert gedetailleerde contactbegeleiding de ondersteuningsbronnen van JIOPTIK.

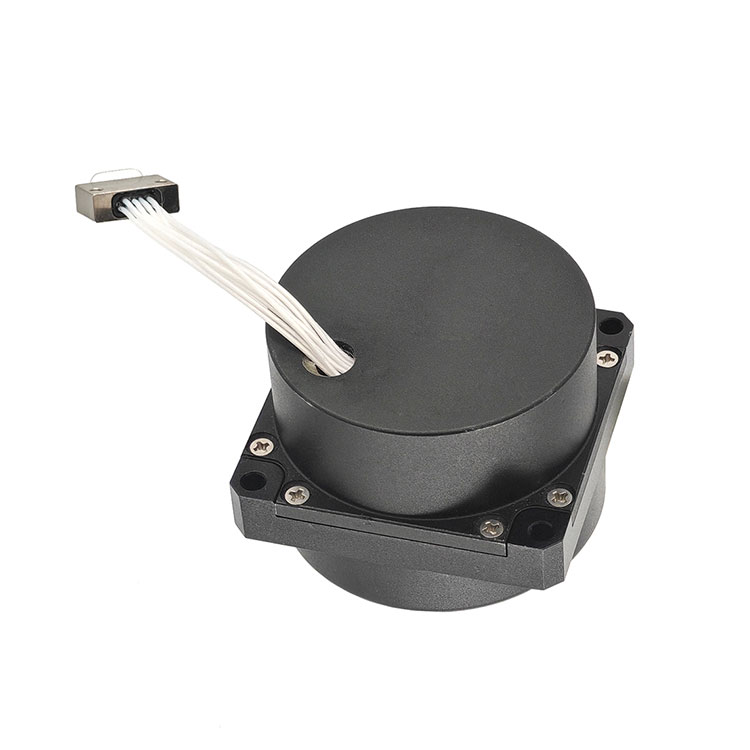

Vezeloptische gyroscoop (FOG) is een traagheidssensor die rotatiebewegingen meet zonder mechanisch bewegende delen. Het maakt gebruik van het Sagnac-effect dat wordt waargenomen in een spoel van optische vezels om hoeksnelheid met hoge precisie en stabiliteit te detecteren. FOG-eenheden worden veel gebruikt in navigatiesystemen voor de lucht- en ruimtevaart, onbemande platforms, precisie-landmeetapparatuur en autonome besturingstoepassingen waarbij lage drift en hoge betrouwbaarheid vereist zijn. Dit artikel onderzoekt FOG-parameters, functionaliteit, veelgestelde vragen en antwoorden, en toekomstige trends in de context van navigatie- en meetsysteemintegratie.
De volgende tabel toont representatieve specificatiebereiken voor typische glasvezelgyroscoopmodules die relevant zijn voor krachtige navigatie:
| Parameter | Typisch bereik/waarde | Beschrijving |
|---|---|---|
| Detectiemethode | Sagnac-interferometer voor optische vezels | Gebaseerd op lichtinterferentie om rotatie te detecteren. |
| Gyroscoop Bias Stabiliteit | ≤ 0,01 tot 0,1 graden/uur | Langdurige drift beïnvloedt de precisie. |
| Hoekige willekeurige wandeling | ≤ 0,005 graden/√uur | Geluidsbeïnvloedende meetgeluidsvloer op korte termijn. |
| Schaalfactorstabiliteit | ≤ 10 ppm | Lineariteit en herhaalbaarheid van gemeten rotatie versus werkelijke rotatie. |
| Bedrijfstemperatuur | -40°C tot +85°C | Milieubereik voor betrouwbare prestaties. |
| Uitvoerinterface | RS‑422, CAN, analoog | Communicatiemodi voor systeemintegratie. |
| Stroomverbruik | ≤ 5 W | Typische elektrische belasting tijdens bedrijf. |
| Afmetingen | Varieert per model | Vormfactor voor systeemontwerpoverwegingen. |
Glasvezelgyroscopen zijn een integraal onderdeel van systemen die zeer nauwkeurige rotatiedetectie vereisen, zoals:
FOG-technologie wordt geselecteerd daar waar mechanische gyroscopen niet betrouwbaar zijn of waar MEMS-gyro's niet aan de precisie-eisen voldoen. De inherente afwezigheid van bewegende delen verhoogt de betrouwbaarheid en vermindert het onderhoud.
Een glasvezelgyroscoop maakt gebruik van het Sagnac-effect, waarbij twee lichtgolven die zich in tegengestelde richtingen rond een spoel van optische vezels voortplanten, een faseverschuiving ervaren die evenredig is aan de hoekrotatie. Dit faseverschil wordt omgezet in een elektrisch signaal dat de hoeksnelheid vertegenwoordigt.
Vergeleken met MEMS-gyro's biedt FOG een aanzienlijk lagere drift en een betere stabiliteit op lange termijn, waardoor het geschikt is voor uiterst nauwkeurige navigatie. Tegen Ring Laser Gyros (RLG) heeft FOG doorgaans minder onderhoudsproblemen en heeft het geen last van lock-in-problemen; RLG kan echter nog steeds concurreren op de hoogste prestatieniveaus in lucht- en ruimtevaarttoepassingen.
Temperatuurvariatie en mechanische trillingen zijn primaire omgevingsfactoren. Geavanceerde FOG-modules bevatten thermische compensatie en trillingsisolatie om de hoekstabiliteit te behouden. Juiste kalibratieprocedures en omgevingsafscherming verzachten deze invloeden verder.
Integratie van een glasvezelgyroscoop in een traagheidsnavigatiesysteem vereist synchronisatie met versnellingsmeters, GPS-ontvangers en besturingsprocessors. Kalibratiegegevens en uitlijningsmatrices zorgen ervoor dat de rotatiegegevens van de FOG op de juiste manier worden gecombineerd met translatiebewegingssensoren om nauwkeurige positie- en oriëntatie-uitvoer te produceren.
FOG-technologie blijft evolueren met verbeteringen in de kwaliteit van optische vezels, fotonische componenten en signaalverwerkingsalgoritmen. Toekomstige richtingen zijn onder meer:
De marktvraag naar betrouwbare navigatiesystemen in de sectoren autonome logistiek, ruimteverkenning en defensie stimuleert voortdurende innovatie. Verwacht wordt dat interdisciplinaire ontwikkelingen op het gebied van materiaalkunde en geïntegreerde fotonica de productiekosten zullen verlagen en tegelijkertijd de prestaties zullen verbeteren.
Voor gedetailleerd technisch advies, hulp bij productselectie en ondersteuning bij het integreren van zeer nauwkeurige navigatiemodules in systeemarchitecturen kunt u contact opnemen met het technische ondersteuningsteam opJIOPTIK. De volgende uitgebreide richtlijnen behandelen algemene ondersteuningstrajecten, technische samenwerkingskaders en uitgebreide adviesbronnen die helpen bij het effectief inzetten van glasvezelgyroscoopoplossingen binnen complexe platforms.
Om directe correspondentie met technische adviseurs te initiëren, moeten potentiële klanten en projectingenieurs systeemvereisten opstellen, waaronder het verwachte dynamische bereik, omgevingsomstandigheden, interfacevoorkeuren en nauwkeurigheidsdoelstellingen. Deze informatie maakt op maat gemaakte aanbevelingen mogelijk die zijn afgestemd op specifieke toepassingsbehoeften. Contactkanalen omvatten e-mail, directe telefonische betrokkenheid en geplande consultatiesessies op afstand waar diepgaande discussies over algoritme-integratiestrategieën en kalibratiemethodologieën kunnen plaatsvinden.
Het ondersteuningsteam biedt ook toegang tot technische documentatie, evaluatiekits en firmwarebronnen die de prototyping en systeemvalidatie versnellen. De samenwerking met JIOPTIK omvat een iteratieve beoordeling van prestatietestrapporten, integratiechecklists en ondersteuning voor hardware-in-the-loop-simulatie om ervoor te zorgen dat glasvezelgyroscoopmodules binnen de ontworpen parameters werken wanneer ze in veldomstandigheden worden ingezet.
Klanten worden aangemoedigd om al vroeg in de ontwerpcyclus betrokken te zijn en gebruik te kunnen maken van risicobeoordelingen vóór de ontwikkeling, workshops voor interfacedefinitie en op maat gemaakte trainingssessies. Deze services zijn gestructureerd om de ontwikkelingstijden te verkorten, het integratierisico te verminderen en de algehele systeembetrouwbaarheid te verbeteren. Voor bedrijfsaccounts coördineren toegewijde technische accountmanagers functieoverschrijdende activiteiten in de toeleveringsketen, kwaliteitsborging en ondersteunende functies na de implementatie.
Uitgebreide applicatie-engineeringdiensten omvatten diagnostische tools voor driftanalyse, evaluatie van thermische prestaties en testen van trillingsbestendigheid. Via dit aanbod krijgen systeemintegratoren inzicht in het sensorgedrag onder uiteenlopende operationele scenario's, waardoor proactieve afstemming en configuratie-aanpassingen mogelijk worden. Het contactproces culmineert in gedocumenteerde ondersteuningsovereenkomsten waarin responstijden, escalatiepaden en periodieke prestatiebeoordelingen worden beschreven om operationeel succes op de lange termijn te behouden.
Om de betrokkenheid te starten en persoonlijke ondersteuning te garanderen voor de integratie en implementatie van glasvezelgyroscopen, alstublieftneem contact met ons opbij de officiële JIOPTIK technische ondersteuningskanalen waar experts beschikbaar zijn om efficiënte, betrouwbare oplossingen te leveren die zijn afgestemd op de uitdagingen van uw navigatie- en besturingssysteem.
Voor meer informatie over onze producten kunt u contact opnemen met Jioptik.
