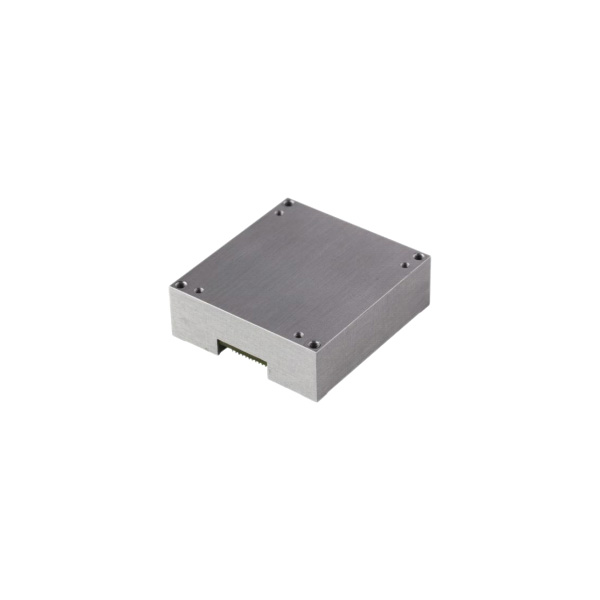

Jioptik STA-H688 Zeer nauwkeurige traagheidsmeeteenheid IMU is een traagheidsmeeteenheid met een klein formaat en een sterke overbelastingsweerstand. Het kan worden gebruikt voor de nauwkeurige navigatie, controle en dynamische meting van de vervoerder. Het product maakt gebruik van een zeer nauwkeurig MEMS-traagheidsapparaat, heeft een hoge betrouwbaarheid en hoge hardheid en heeft de mogelijkheid om de hoeksnelheid en versnellingsinformatie van de mobiele provider in ruwe omgevingen nauwkeurig te meten.
Jioptik STA-H688 Zeer nauwkeurige traagheidsmeeteenheid IMU heeft een drie-assige gyroscoop en een triaxiale versnellingsmeter om de triaxiale hoeksnelheid en triaxiale versnelling van de drager te meten. Na foutcompensatie (inclusief temperatuurcompensatie, installatie-dislocatiehoekcompensatie, niet-lineaire compensatie, enz.) van de gyroscoop en accelerometer worden gegevens via de seriële poort uitgevoerd volgens het overeengekomen communicatieprotocol.
MEMS met hoge precisie is uitgerust met een versnellingsmeter met 3 assen en een gyroscoop met 3 assen Optionele hardware met tien assen: voeg een magnetometer met 3 assen en een digitale barometer toe
Bereik: plus ± 20 g, gyroscoop ± 450°/s
Communicatie-interface: SPI
Hoge uitgangsfrequentie: 2.000 Hz
Groot temperatuurbereik: -40℃ ~ + 85 C Klein formaat: 44 * 47 * 14 mm
Hoge betrouwbaarheid van productontwerp, wetenschappelijk en effectief productonderzoek en -ontwikkeling.
Professionele en perfecte productieapparatuur, strikte kwaliteitscontrole van het productieproces. Lever betere producten aan uw gebruikers.
Jarenlange diepgaande toepassingservaring in de sector, superduizend praktische cases voor industriële gebruikers.
Toonaangevende compensatiekalibratietechnologie, efficiënte en snelle professionele technische respons.
Bied een meer bevredigende service voor gebruikers.
| Indexitem | metrisch | opmerkingen | |
| Gyro | Acc | ||
 IMU-nauwkeurigheid |
|||
| Bereik: X, Y en Z | ±450°/s | ±20g | |
| Zero-bias-instabiliteit | 1,2°/u | 20μg | Allan variantie |
| • willekeurige wandeling | 0,17°/√ uur | 0,033 m/s/√ u | |
| Acetaal nul gedeeltelijke stabiliteit | 4°/u | 0,5 mg | Gemiddeld 10 seconden (25℃ kamertemperatuur) |
| Stabiliteit bij volledige temperatuur en zonder bias | 10°/u | 1 mg | 10s gemiddeld (-40° C \ + 75° C) |
| De schaalfactor is niet-lineariteit | 100 ppm | 100 ppm | Het Acc-bereik is ± 1 g |
| • kruiskoppeling | 200 ppm | 200 ppm | |
| • resolutieverhouding | 0,007°/s | 0,02 mg | |
| • bandbreedte | 480 Hz | 500 Hz | |
| • vernieuwingsfrequentie | 2000 Hz | ||
|
magnetometer |
|||
| • meetbereik | ±8 Gauss | ||
| • resolutieverhouding | 0,2 mg | ||
| • geluidsdichtheid | 50 µg | ||
|
barometer |
|||
| • meetbereik | 300 mbar ~ 1100 mbar | ||
| • gemeenschappelijk verschil | 4,5 mbar | ||
|
Elektrische kenmerken |
|||
| • werkspanning | 3,3 V DC | ||
| • vermogensdissipatie | 1W | ||
| • joggen | SPI | 115200~ 921600 bps is configureerbaar | |
|
ontwerpfunctie |
|||
| • maat | 44 * 47 * 14 mm | ||
| • gewicht | 40g | ||
|
Milieubetrouwbaarheid |
|||
| • werktemperatuur | -40°C~+85°C | ||
| Bewaartemperatuur tijdens vakantie | -55°C~+105°C | ||
| • willekeurige trillingen | 6,06 g (20-2000 Hz) | ||
| • invloed | 1500 g/0,5 ms | ||
Voor meer informatie over onze producten kunt u contact opnemen met Jioptik.
