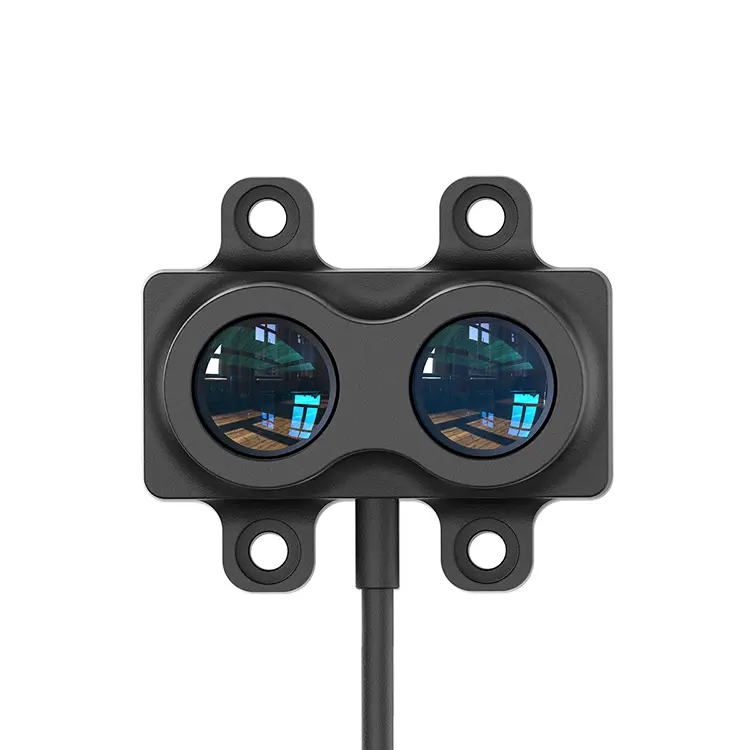

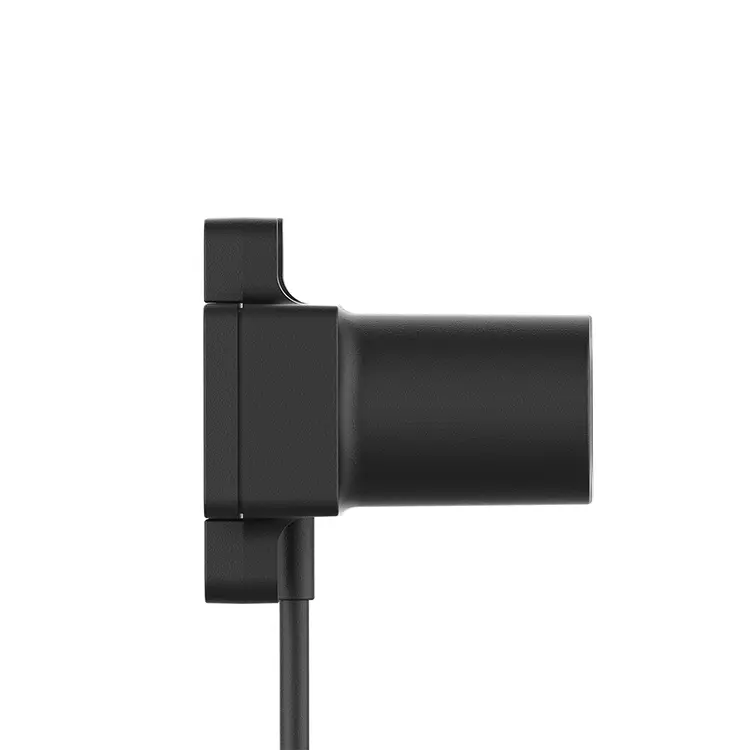

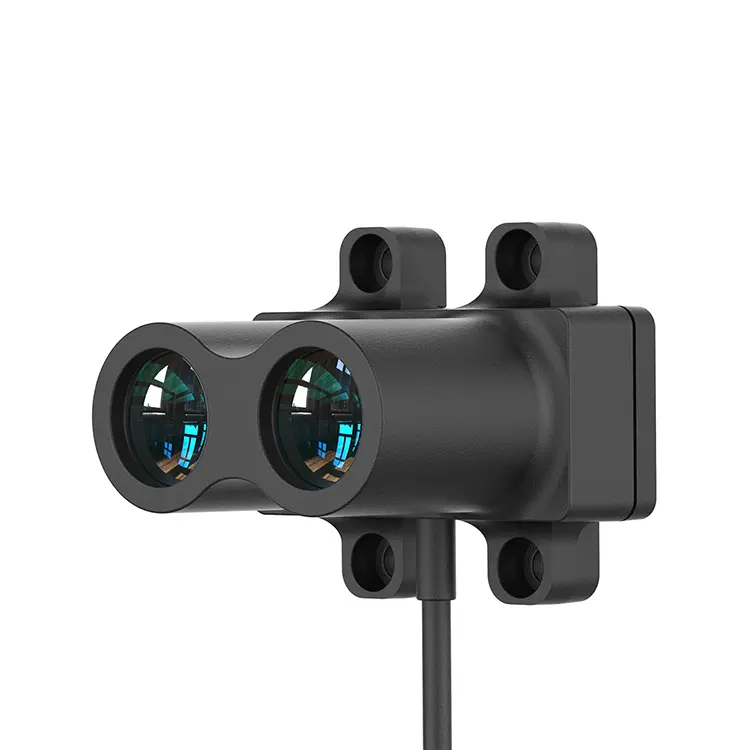

STA-LR-A20M TOF Laser Ranging Radar-sensor is een kosteneffectieve laser-laser-radarsensor met korte afstand die aanzienlijk is geüpgraded en geoptimaliseerd op basis van DETOF. Het bereik kan tot 20 m bereiken, met een efficiënter optisch systeem en geoptimaliseerd circuitontwerp. Hoewel het zorgt voor een hogere prestaties, vertoont het ook uitstekende prestaties in blinde vlekken en stroomverbruik. Met de upgrade en optimalisatie van algoritmen zijn de foutprestaties in verschillende omgevingen ook aanzienlijk verbeterd.
De STA-LR-A20 High-Precision Laser Ranging Radar-lens neemt een gecoate glazen lens aan om de transmissie te verbeteren, een duidelijker variërend te bereiken en een hogere glazen hardheid, krasweerstand, corrosieweerstand en verlengde levensduur te hebben. Ingebouwde temperatuurcompensatie maakt een nauwkeurige meting mogelijk bij een breed bedrijfstemperatuurbereik van -40 ° C tot+70 ° C. Het kan op grote schaal worden toegepast in velden zoals onbemande luchtvoertuighoogte controle, intelligent transport, intelligente parkeerplaatsen en slimme landbouw.
| Productmodel | STA-LR-A20 | |
| Productprestaties | Meetbereik | 20m@90%; 7m@10% |
| Meetfrequentie | 1-2000Hz | |
| herhaalbaarheid | ＜ 3 cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7 cm （@＜ 15%） | |
| Bereiknauwkeurigheid | ± 3 cm （≤6m）, ± 0,5%(＞ 6m) | |
| Bereikresolutie | 1 cm | |
| Klasse van bescherming | IP65 | |
| Weerstand tegen omgevingslicht | 100Klux | |
| Optische parameter | Veldhoek | 47mard （2,7 °） |
| Laserstraal divergentiehoek | 34mard （1,9 °） | |
| Laserstraalgolflengte | 850 nm | |
| Oogveiligheid | Klasse I (IEC 60825 - 1: 2014) | |
| Mededeling interface |
Communicatie -interface | LVTTL/RS485/I/IIC |
| Mechanische interface | XH-4P-terminals (XHP-4) BMW -kabelconnectoren Buisvormige terminals (E0508) |
|
| Mechanisch elektrische parameters |
Voedingsspanning | 5V |
| Maximaal stroomverbruik | ＜ 160 MW | |
| anderen | Algemene dimensie | 30*30*34 mm |
| Bedrijfstemperatuur | -20 ℃ -70 ℃ | |
| gewicht | 20 g | |
| Lijnlengte | 35 cm | |
| OPMERKING: Bereiknauwkeurigheid, bereikresolutie, herhalingsnauwkeurigheid, enz. Werden allemaal binnenshuis getest onder de toestand van 25 ℃ diffuse reflectie (90% reflectie). Veranderingen in omstandigheden kunnen leiden tot variaties in meetresultaten. | ||
De LR-serie High-Precision Laser Ranging Radar heeft 6 interfaces en 3 connectoren om uit te kiezen.
6 soorten interfaces
● Communicatiecategorie: LVTTL/IIC/RS485 (Modbus)
● Schakeltype: I0 (3. 3V)/i0 (npn)/io (pnp)

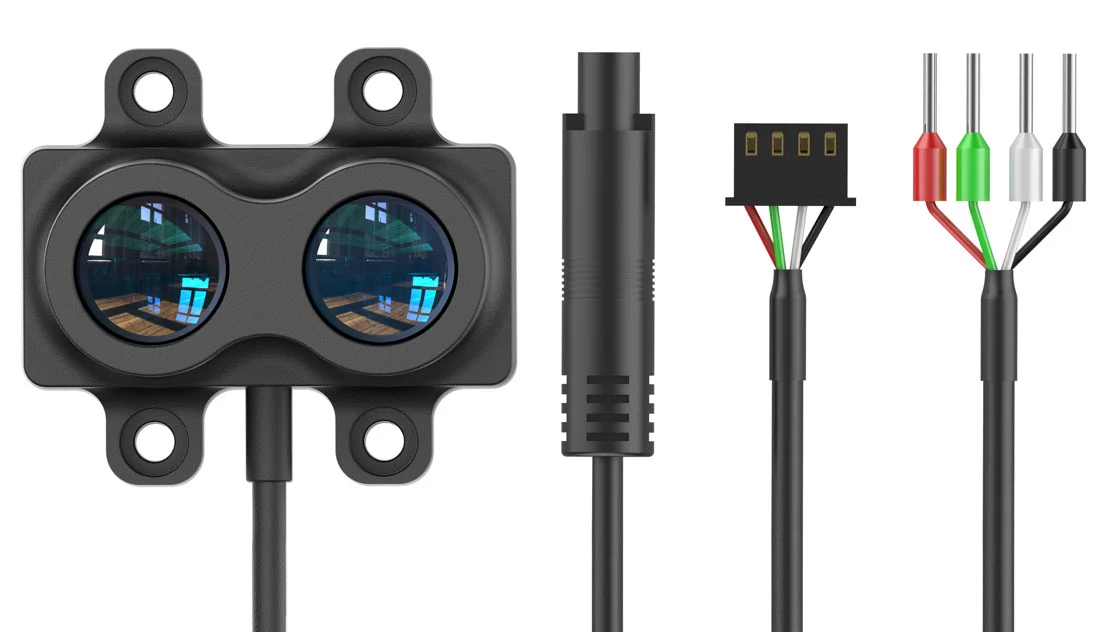

3 soorten connectoren
● XH-4P-connector (standaard): een connector die veel wordt gebruikt door elektronische ingenieurs.
● BMW -kabelconnector (aangepast): IP67 stofdicht en waterdicht bij de connector, eenvoudig te sluiten en uit te koppelen.
● Tube -terminal (model: E0508): een veel gebruikt type bedradingsterminal in automatiseringsapparatuur.

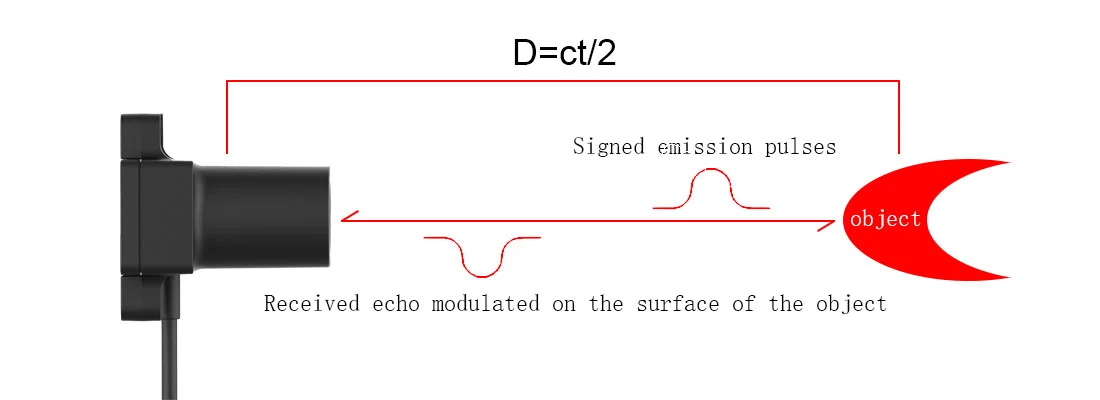

De LR -serie Laser Ranging Radar maakt gebruik van verbeterde DETOF -technologie, waarbij de voordelen van de traditionele puls TOF -methode worden geërfd, terwijl ze worden gecombineerd met de handtekening van de pre -fabriek, waardoor de LRXX -serie balansnauwkeurigheid en snelheid wordt en goed buitenshuis uitvoert.
Voor meer informatie over onze producten kunt u contact opnemen met Jioptik.
