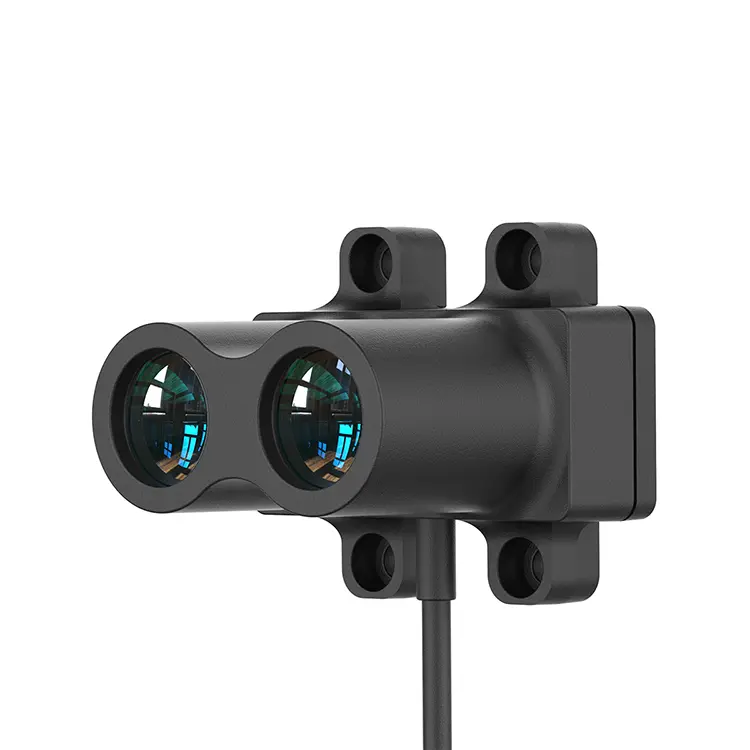

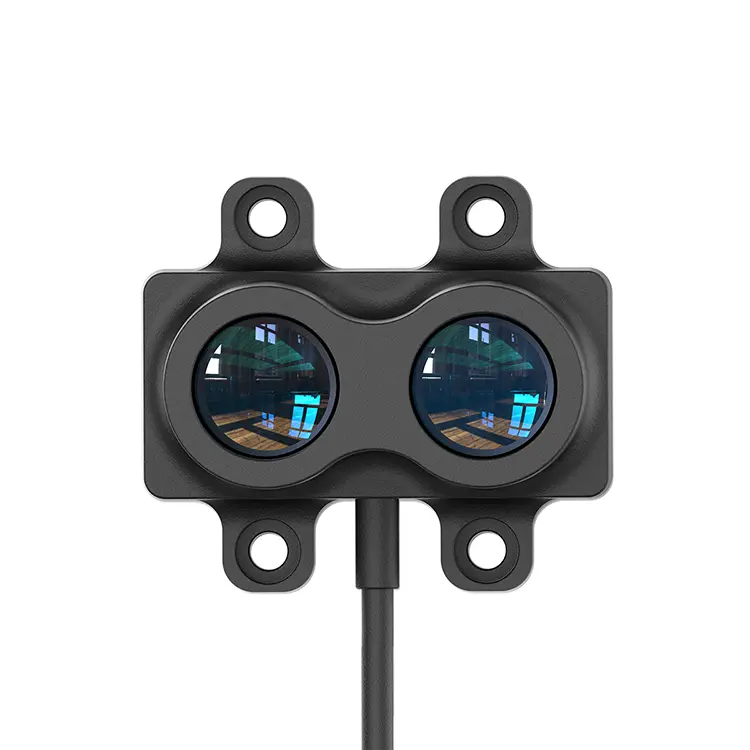

STA-LR-C180 180M TOF Laser Ranging Radar Sensor is een kosteneffectieve laser-variërende radarsensor met één punt met één punt, die sterk is opgewaardeerd en geoptimaliseerd op basis van Detof. Het bereikbare bereik kan tot 180 m bereiken, met een efficiënter optisch systeem en een beter circuitontwerp. Hoewel het zorgt voor een hogere prestaties, heeft het ook uitstekende prestaties in blinde vlekken en stroomverbruik. Met de upgrade en optimalisatie van algoritmen zijn de foutprestaties in verschillende omgevingen ook aanzienlijk verbeterd.
De STA-LR-C180 High-Precision Lens neemt een gecoate glazen lens aan om de transmissie te verbeteren, een duidelijker variërend te bereiken en een hogere glashardheid, krasweerstand, corrosieweerstand en langdurige levensduur te hebben. Ingebouwde temperatuurcompensatie maakt een nauwkeurige meting mogelijk bij een breed bedrijfstemperatuurbereik van -40 ° C tot+70 ° C. Het kan op grote schaal worden toegepast in velden zoals onbemande luchtvoertuighoogtecontrole, intelligent transport, intelligente parkeerplaatsen en slimme landbouw.
| Productmodel | STA-LR-C180 | |
| Productprestaties | Meetbereik | 180 m@90%; 60m@10% |
| Meetfrequentie | 1-2000Hz | |
| herhaalbaarheid | ＜ 3 cm （@＞ 50%）, ＜ 5 cm （@15%-50%）, 7 cm （@＜ 15%） | |
| Bereiknauwkeurigheid | ± 5 cm （≤40m）, ± 0,5%(＞ 40 m) | |
| Bereikresolutie | 1 cm | |
| Klasse van bescherming | IP65 | |
| Weerstand tegen omgevingslicht | 100Klux | |
| Optische parameter | Veldhoek | 39mard （2.2 °） |
| Laserstraal divergentiehoek | 9mard （0,5 °） | |
| Laserstraalgolflengte | 905 nm | |
| Oogveiligheid | Klasse I (IEC 60825 - 1: 2014) | |
| Mededeling interface |
Communicatie -interface | Lvttl/io/iic/pwm/rs485/rs232/can/ 4-20MA/IO (npn)/io (pnp)/io (3.3V) |
| Mechanische interface | XH-4P-terminals (XHP-4) BMW -kabelconnectoren Buisvormige terminals (E0508) |
|
| Mechanisch elektrische parameters |
Voedingsspanning | 5V, 12-28V |
| Maximaal stroomverbruik | ＜ 250 MW | |
| anderen | Algemene dimensie | 40*40*45 mm |
| Bedrijfstemperatuur | -40 ℃ -70 ℃ | |
| gewicht | 35 g | |
| Lijnlengte | 40 cm | |
| OPMERKING: Bereiknauwkeurigheid, bereikresolutie, herhalingsnauwkeurigheid, enz. Werden allemaal binnenshuis getest onder de toestand van 25 ℃ diffuse reflectie (90% reflectie). Veranderingen in omstandigheden kunnen leiden tot variaties in meetresultaten. | ||
De LR-serie High-Precision Laser Ranging Radar heeft 11 interfaces en 3 connectoren om uit te kiezen.
11 soorten interfaces
● Communicatiecategorie: LVTTL/TTL/IIC/CAN/RS232/RS485 (Modbus)
● Analoge klasse: PWM/4-20MA
● Schakeltype: I0 (3. 3V)/i0 (npn)/io (pnp)

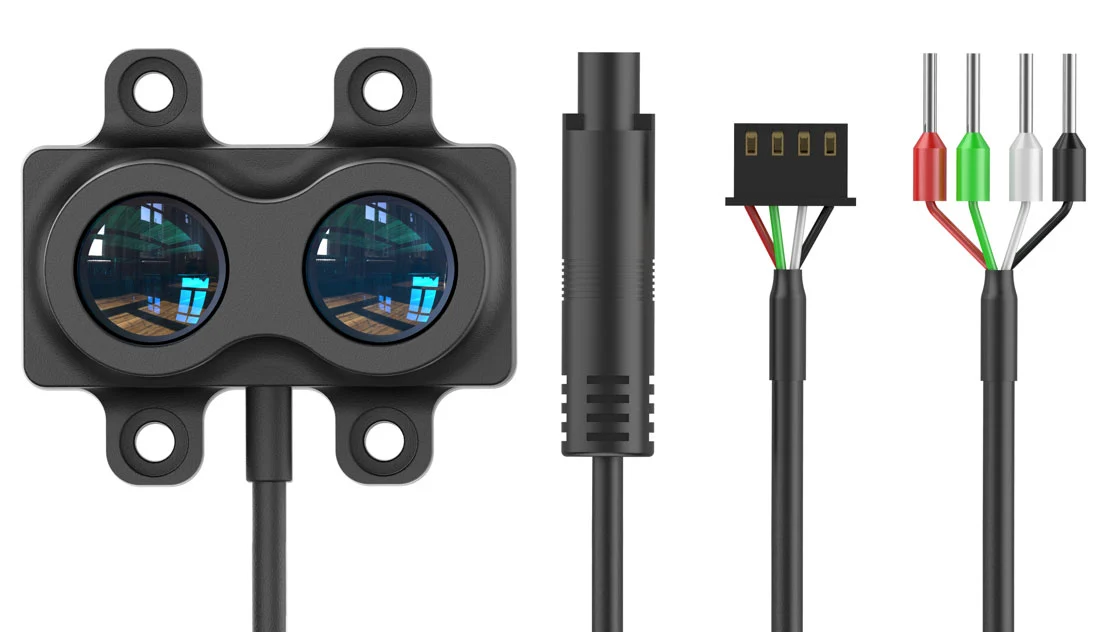

3 soorten connectoren
● XH-4P-connector (standaard): een connector die veel wordt gebruikt door elektronische ingenieurs.
● BMW -kabelconnector (aangepast): IP67 stofdicht en waterdicht bij de connector, eenvoudig te sluiten en uit te koppelen.
● Tube -terminal (model: E0508): een veel gebruikt type bedradingsterminal in automatiseringsapparatuur.

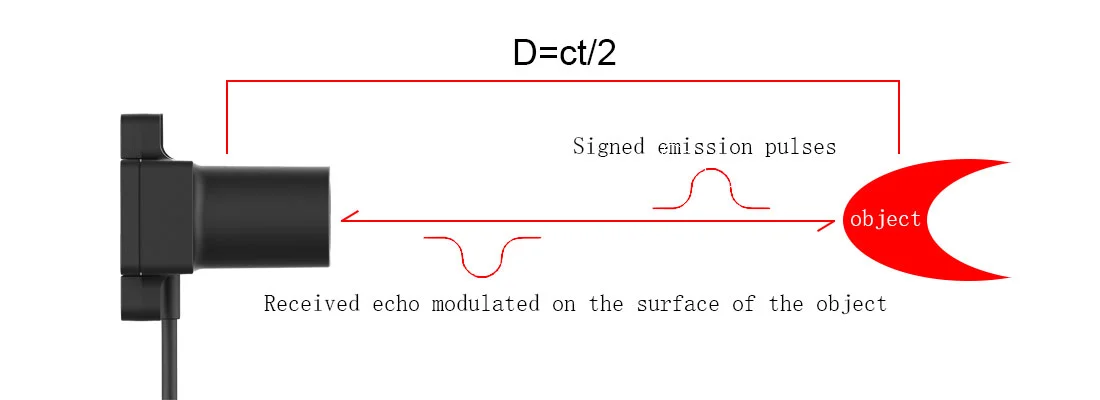

De LR -serie Laser Ranging Radar maakt gebruik van verbeterde DETOF -technologie, waarbij de voordelen van de traditionele puls TOF -methode worden geërfd, terwijl ze worden gecombineerd met de handtekening van de pre -fabriek, waardoor de LRXX -serie balansnauwkeurigheid en snelheid wordt en goed buitenshuis uitvoert.
Voor meer informatie over onze producten kunt u contact opnemen met Jioptik.
